En los sistemas de tratamiento de gases residuales industriales, la confiabilidad de los componentes de control de flujo impacta directamente el tiempo de actividad del sistema, la seguridad y el cumplimiento normativo. La válvula de mariposa excéntrica ha surgido como una solución preferida para aplicaciones que requieren operación frecuente y sellado hermético, particularmente en oxidantes térmicos regenerativos (RTO) y otros sistemas de tratamiento de compuestos orgánicos volátiles (COV). Este artículo examina laVálvula de mariposa excéntricade Lvquan, explorando sus principios de diseño, ventajas operativas y las opciones de ingeniería que lo hacen adecuado para entornos industriales exigentes. Analizamos la estructura excéntrica de la válvula, el accionamiento neumático, el rendimiento del sellado y las aplicaciones en las que supera a los diseños de válvulas convencionales.
Los sistemas de tratamiento de compuestos orgánicos volátiles (COV), ya sean oxidadores térmicos, oxidadores catalíticos o unidades de recuperación por adsorción, dependen de un control de flujo preciso para funcionar de manera eficiente. Las válvulas de estos sistemas no son componentes estáticos; se abren y cierran miles de veces al año, a menudo bajo altas temperaturas, condiciones corrosivas o diferenciales de presión variables.
Las válvulas de mariposa tradicionales, si bien son rentables para fines generales, a menudo tienen dificultades en aplicaciones exigentes de COV. Su rendimiento de sellado se degrada con el tiempo y las tasas de fuga pueden comprometer el rendimiento del sistema o violar las regulaciones ambientales. La válvula de mariposa excéntrica aborda estas limitaciones mediante un diseño que minimiza la fricción y el desgaste y al mismo tiempo logra un sellado más hermético.
Lvquan Protección Ambiental Ingeniería Technology Co., Ltd.lleva más de una década diseñando y fabricando equipos de tratamiento de COV. Con sede en Yangzhou, Jiangsu, la empresa posee múltiples patentes, incluidas patentes de invención de alta tecnología, y presta servicios a industrias que van desde la automoción y el recubrimiento de bobinas hasta la farmacéutica y la impresión. SuVálvula de mariposa excéntricaestá diseñado específicamente para aplicaciones que requieren ciclos frecuentes y una alta integridad de sellado, como las válvulas de entrada y salida de sistemas RTO de tres o varias cámaras de gran volumen de aire. Este artículo proporciona una descripción detallada de la estructura, las características y las consideraciones operativas de la válvula que la convierten en una opción práctica para ingenieros industriales y administradores de instalaciones.
A continuación se muestra un resumen de las especificaciones clave y las características de diseño delVálvula de mariposa excéntricadeLvquan.
| Parámetro | Detalles |
| Nombre del producto | Válvula de mariposa excéntrica |
| Tipo de válvula | Válvula de mariposa excéntrica (doble biela, disco descentrado) |
| Actuación | Neumático (impulsado por aire comprimido) |
| Aplicación clave | Válvulas de entrada/salida para sistemas RTO de gran volumen de aire (3 cámaras, multicámaras) |
| Industrias primarias | Tratamiento de COV, procesamiento químico, tratamiento de agua, sistemas de escape industriales. |
| Características de la estructura | Varillaje de biela doble, eje excéntrico, varilla limitadora de carrera del disco |
| Ventaja clave | Baja tasa de fuga, fricción y desgaste reducidos, rendimiento de sellado mejorado |
| Características operativas | Conmutación rápida, tiempo de viaje corto, bajo nivel de ruido, operación flexible |
| Mantenimiento | Estructura simple, fácil de mantener, material del anillo de sellado personalizable |
| Limitaciones | No apto para aplicaciones de fluidos en polvo corrosivos, pegajosos o granulares; Tratamiento a prueba de explosiones requerido en áreas peligrosas. |
Para comprender por qué la válvula de mariposa excéntrica supera a los diseños convencionales, es útil observar cómo funciona una válvula de mariposa estándar y dónde se queda corta.
En una válvula de mariposa concéntrica estándar, el disco gira alrededor de un eje central alineado con el centro de la tubería. Las superficies de sellado del disco y el asiento rozan entre sí durante la rotación, provocando una fricción que desgasta gradualmente el sello y aumenta las tasas de fuga. Con el tiempo, esta fricción también aumenta el par requerido para operar la válvula, lo que genera una tensión adicional sobre los actuadores.
La válvula de mariposa excéntrica resuelve este problema colocando el disco descentrado con respecto a la superficie de sellado del cuerpo de la válvula. Esto significa que el disco no roza contra el sello durante la rotación; entra en contacto solo en la posición completamente cerrada. El resultado es una fricción significativamente menor, un desgaste reducido en las superficies de sellado y un cierre mucho más hermético.
LvquanLa válvula de mariposa excéntrica de lleva esto un paso más allá con un mecanismo de doble biela. El disco de la válvula y el eje excéntrico están conectados mediante bielas dobles, con una varilla limitadora fijada en la parte posterior para controlar la carrera del disco. Este diseño mecánico garantiza un funcionamiento preciso y repetible incluso después de miles de ciclos, algo fundamental para los sistemas RTO que pueden cambiar las válvulas varias veces por minuto.
ElVálvula de mariposa excéntricadeLvquanOfrece varias características que lo convierten en una opción práctica para aplicaciones industriales que requieren un control de flujo confiable.
El diseño excéntrico, combinado con un anillo de sellado que se puede seleccionar entre diferentes materiales según los requisitos de la aplicación, logra una tasa de fuga muy baja. Para los sistemas de tratamiento de COV, esto es esencial: las fugas pueden reducir la eficiencia de la destrucción, aumentar los costos operativos y conducir al incumplimiento normativo.
La válvula funciona con aire comprimido, lo que impulsa el eje de la válvula para controlar el cambio de la biela del disco de la válvula. Una rotación de 90° desde la posición inicial completa una acción (abrir para cerrar o cerrar para abrir). El actuador neumático proporciona un tiempo de desplazamiento corto, poco ruido y un funcionamiento flexible, lo que permite que la válvula responda rápidamente a los cambios en la demanda del sistema.
El sencillo diseño mecánico de la válvula minimiza la cantidad de componentes que pueden fallar. Esto reduce el tiempo y el costo asociados con el mantenimiento, una consideración importante para los ingenieros de planta que necesitan minimizar el tiempo de inactividad. La capacidad de elegir diferentes materiales del anillo de sello también permite adaptar la válvula a condiciones operativas específicas sin requerir un cambio completo de diseño.
La estructura de doble biela y eje excéntrico mejora significativamente el sellado en comparación con las válvulas de mariposa convencionales. El disco sella sólo cuando está completamente cerrado, eliminando el desgaste que se produce con el roce constante durante la rotación. Esto extiende la vida útil de la válvula y reduce la frecuencia de reemplazo del sello.
La válvula de mariposa excéntrica es particularmente adecuada para aplicaciones que requieren una combinación de sellado hermético y operación frecuente. Los casos de uso clave incluyen:

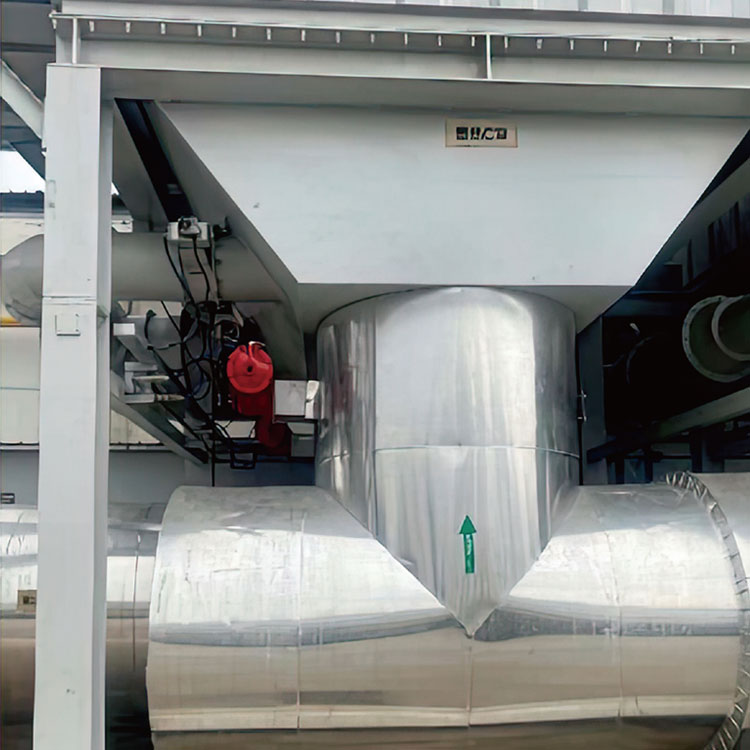

• Oxidantes térmicos regenerativos (RTO)– Se utilizan como válvulas de entrada y salida para sistemas RTO de tres o varias cámaras de gran volumen de aire. Estas válvulas cambian repetidamente para dirigir el gas de proceso a través de lechos de medios cerámicos calentados, lo que hace que el sellado confiable sea esencial para la eficiencia del sistema.
• Sistemas de tratamiento de COV– Se aplica en sistemas de adsorción, incineración y recuperación donde las bajas fugas son fundamentales para cumplir con los límites de emisiones.
• Procesamiento químico y petroquímico– Se utiliza para el control de flujo en medios de tuberías de baja presión donde se requiere una actuación frecuente.
• Plantas de Tratamiento de Agua– Adecuado para aplicaciones que requieren un sellado confiable en sistemas de distribución de agua y aguas residuales.
• Sistemas de escape industriales– Se aplican como válvulas de conmutación en trenes de tratamiento de gases de escape, particularmente donde el medio es gas limpio (no corrosivo, pegajoso ni que contenga polvo granular).
Lvquan Protección Ambiental Ingeniería Technology Co., Ltd.tiene su sede en Gaoyou, Yangzhou, con un área de fábrica de 9.800 metros cuadrados y más de 200 juegos de equipos de mecanizado. La empresa emplea a 120 personas y tiene una capacidad de producción anual de 100 millones de RMB.
La empresa posee calificaciones de doble grado en diseño y gobernanza de la contaminación ambiental de la provincia de Jiangsu, está reconocida como una empresa de alta tecnología de Jiangsu y posee calificaciones profesionales de contratación de tercer nivel en protección ambiental.Lvquanha superado con éxito las certificaciones de sistemas ISO 9001 e ISO 14001 y posee 13 patentes de modelos de utilidad práctica y dos patentes de invención de alta tecnología. La empresa también es miembro de la Asociación de la Industria de Protección Ambiental de la provincia de Jiangsu.
Al digerir y adaptar tecnología extranjera avanzada de adsorción e incineración,Lvquanha desarrollado productos que han alcanzado el nivel avanzado de productos similares en China y han reemplazado gradualmente los equipos importados en muchas aplicaciones. Esta base técnica se refleja en el diseño y la calidad de fabricación de su válvula de mariposa excéntrica.
R: El diseño excéntrico coloca el disco descentrado con respecto a la superficie de sellado, lo que reduce la fricción y el desgaste durante la rotación. Esto da como resultado un sello mucho más hermético, tasas de fuga más bajas y una vida útil más larga, lo que es particularmente importante en aplicaciones con ciclos frecuentes.
R: Sí. La válvula de mariposa excéntrica está diseñada específicamente para su uso como válvulas de entrada y salida en sistemas RTO de tres y múltiples cámaras de gran volumen de aire, donde la conmutación rápida y las bajas fugas son esenciales.
R: El material del anillo de sello se puede seleccionar según los requisitos de la aplicación.Lvquanofrece diferentes opciones de materiales para adaptarse a diversos medios y condiciones de temperatura.
A:Lvquandesaconseja el uso de la válvula en aplicaciones de fluidos corrosivos, pegajosos o con polvo granular, ya que pueden dañar el sello o interferir con el funcionamiento de la válvula. Para tales aplicaciones, es posible que se necesiten materiales o diseños de válvulas alternativos.
ElVálvula de mariposa excéntricadeLvquanofrece una solución confiable y basada en el rendimiento para aplicaciones de control de flujo industrial que requieren ciclos frecuentes y sellado hermético. Su diseño excéntrico, que combina un mecanismo de doble biela, un disco descentrado y un funcionamiento de baja fricción, ofrece tasas de fuga más bajas y una mayor vida útil en comparación con las válvulas de mariposa convencionales. Estas características lo hacen particularmente adecuado para su uso en sistemas RTO y otros equipos de tratamiento de COV, donde la confiabilidad de la válvula impacta directamente el tiempo de actividad del sistema y el cumplimiento de las emisiones. Si está diseñando o actualizando un sistema de tratamiento de COV, o si necesita un componente de control de flujo confiable para aplicaciones industriales exigentes,contactoLvquanhoy. El equipo de ingeniería puede proporcionar consultas técnicas, especificaciones de productos y soluciones personalizadas adaptadas a sus medios, temperaturas y condiciones de funcionamiento específicos. Comuníquese a través del sitio web o por correo electrónico para analizar sus requisitos y recibir una cotización.
